住宅鋼結構圍護體系的工程應用
2016-08-11 16:37 中國鋼結構資訊網 系統管理員
對于住宅鋼結構圍護系統，我們關心哪些方面？
外墻：開裂、漏水、保溫性能
分戶墻及內隔墻：開裂、隔音
樓板：防水、剛度
投資方：成本
施工方：便利
用 戶：品質、體驗等

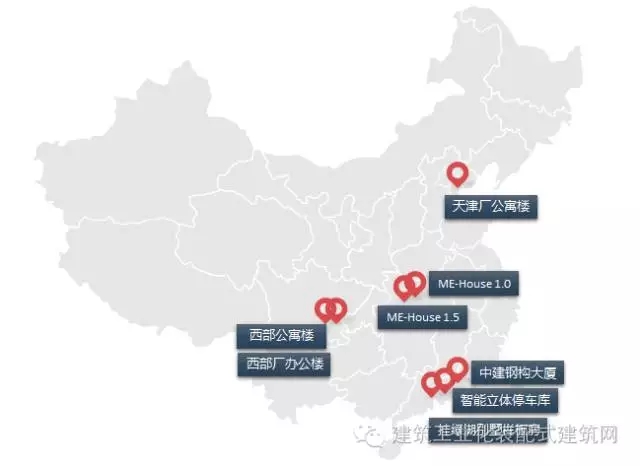

中建鋼構以公司自主投資項目為載體，打造了8個鋼結構裝配式建筑示范項目，形成了GS-Buliding和ME-House兩大體系。
案例
天津廠公寓樓
地上6層，建筑高度19.4米，建筑面積6000平方米，采用全鋼框架體系，按國家綠色建筑三星標準建設，執行75%的四步節能標準。
外墻：ALC條板+保溫裝飾ET板；
內墻：ALC條板；
樓板：可拆卸鋼筋桁架樓承板。

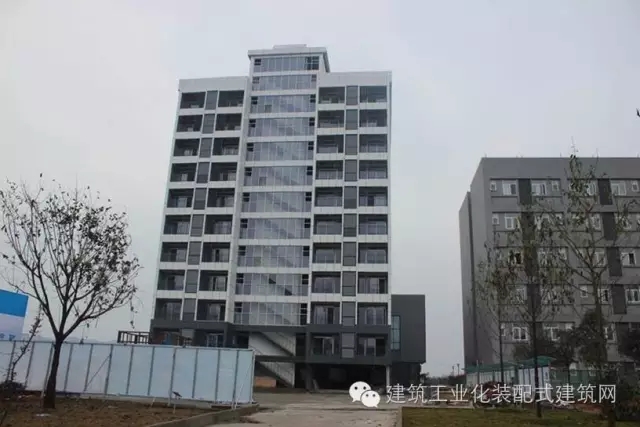

西部廠公寓樓
地上11層，建筑高度37.5米，建筑面積5000平方米，按國家綠色建筑三星標準建設。
外墻：輕質砌塊+保溫裝飾ET板；
內墻：輕質砌塊；樓板：鋼筋桁架樓承板。

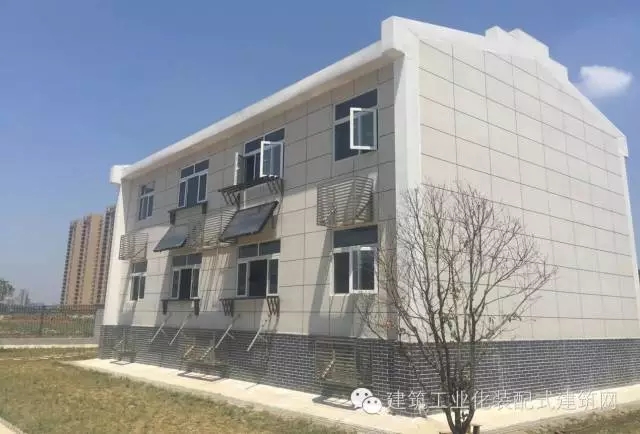

蔡甸區保障房
占地面積150㎡，建筑面積260㎡，地上2層，按照三維模塊化方式設計建造?，F場裝配率100%，主體結構安裝僅用32h完成。
墻體：裝配式輕鋼龍骨灌漿墻體；
樓板：鋼桁架樓板。
掛綠湖樣板樓
建筑面積436㎡，地上3層，以增城掛綠湖新農村改造項目為原型，地上結構工期共計23d。
外墻(4種)：輕質砌塊、ALC條板、EPS砼復合夾心條板、裝配式輕鋼龍骨灌漿墻體

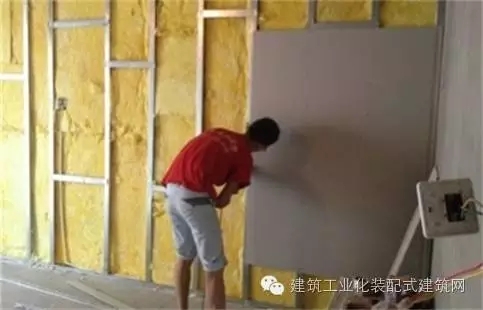

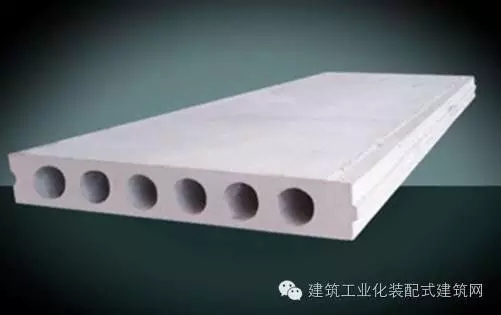

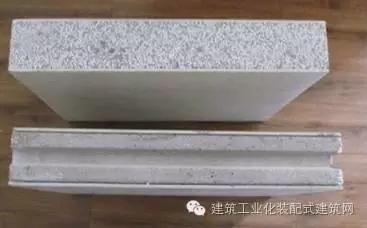

內墻(6種)：ALC條板、陶粒砼空心條板、EPS砼復合夾心條板、輕質混凝土空心條板、輕鋼龍骨墻體、輕質砌塊
樓板(2種)：疊合樓板、可拆卸鋼筋桁架樓承板

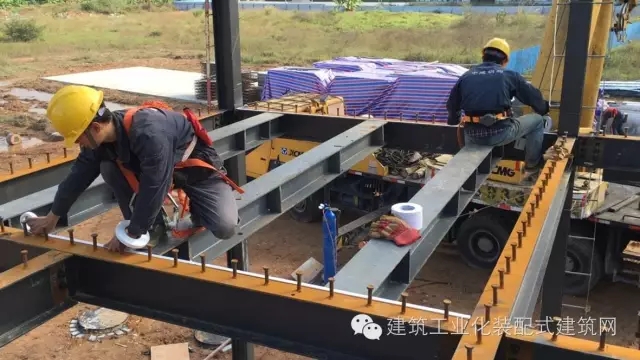

1、樓板系統

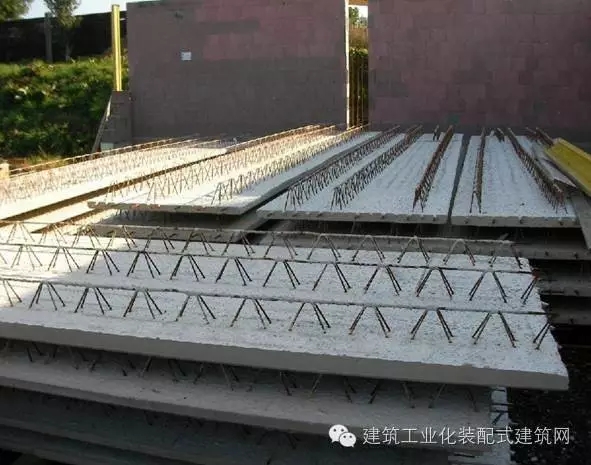

疊合樓板
鋼筋桁架樓承板（底模不可拆/可拆）

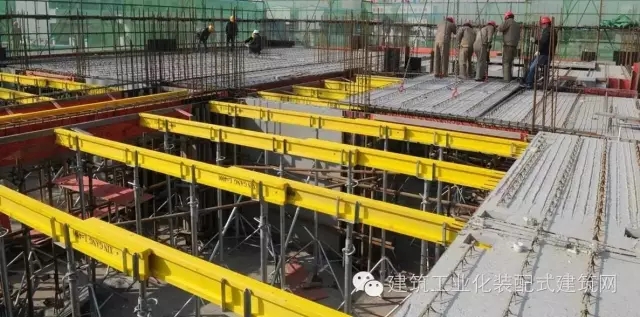

1.1 疊合樓板——支撐體系
疊合板支撐最大間距一般不超過1.8m;
現澆滿堂腳手架次龍骨一般間距0.2~0.5m。
相比于滿堂腳手架，疊合樓板的支撐體系數量少，安拆方便，但常規支撐方案仍然為落地撐，影響流水作業，工作效率不高。
在掛綠湖樣板樓應用時，將落地撐改為橫向支撐，不占用作業面，可滿足鋼結構的立面流水需求。但橫向支撐不易拆除，每根橫向支撐拆除需1~2h 。

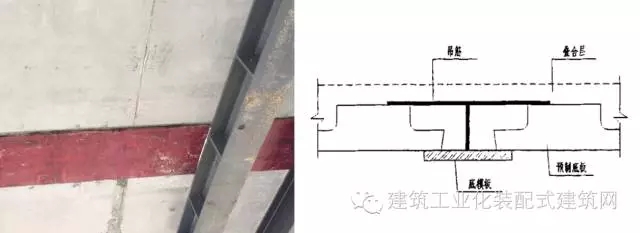

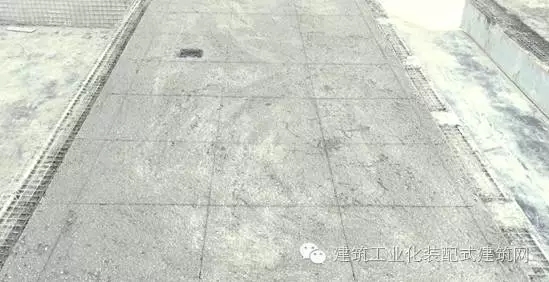

疊合樓板——拼縫處理
兩種方式：
①吊筋+底模：支模方式不牢固，拼縫處混凝土澆筑質量難以保證。
②傳統支模：費工費時。

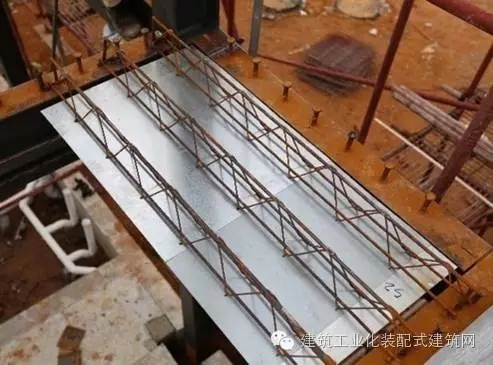

2、可拆卸鋼筋桁架樓承板
上、下弦鋼筋：HRB400級（Φ6-Φ14）
腹桿鋼筋：冷軋光圓鋼筋
底 模：鍍鋅鋼板、木板、復塑板
桁架高度：可根據樓板厚度選擇70～270mm

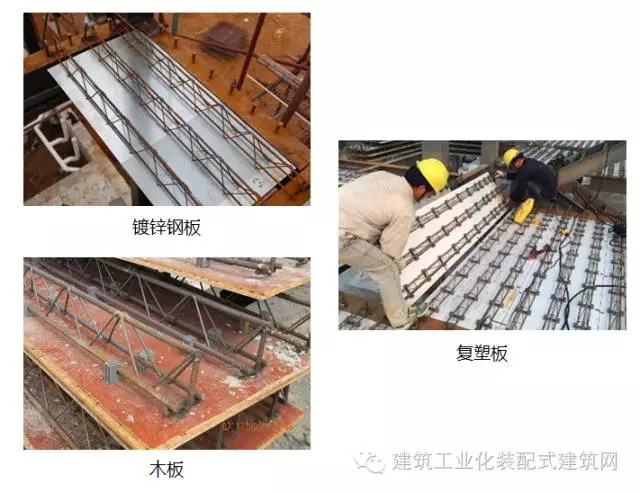

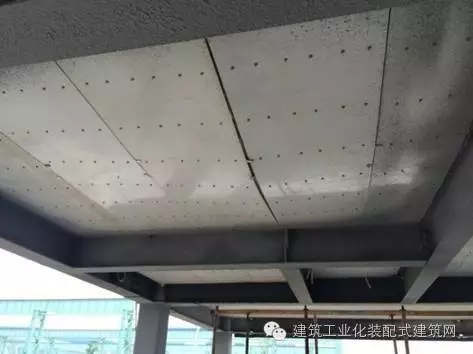

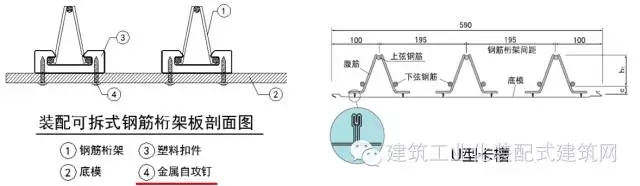

可拆卸鋼筋桁架樓承板——底模類型

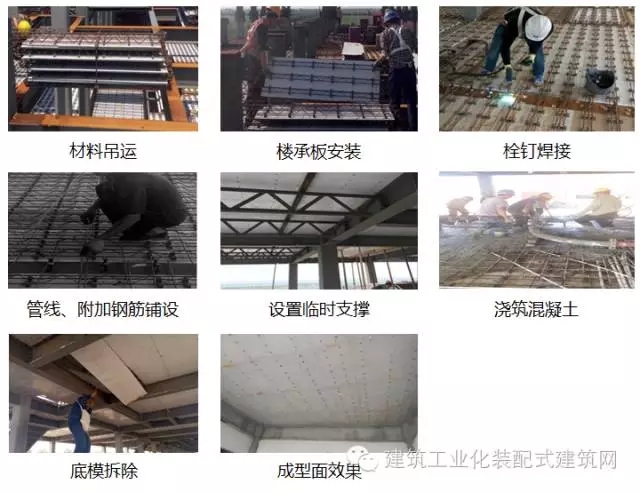

可拆卸鋼筋桁架樓承板——施工流程
可拆卸鋼筋桁架樓承板特點：工業化程度高，質量可控；施工速度快；底?？刹鸪?，無需吊頂；成型面好。
可拆卸鋼筋桁架樓承板——臨時支撐設置

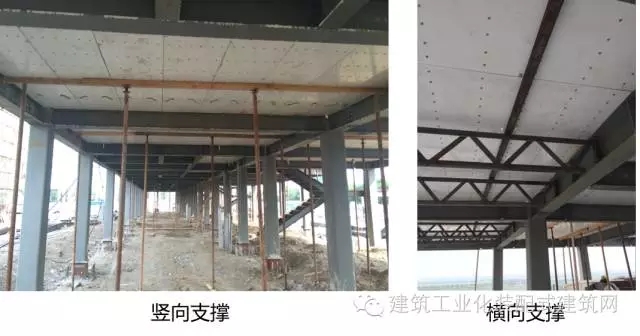

天津廠公寓樓樓板厚度為100mm，采用的樓承板桁架高度為70mm，其免支撐跨度為2.5m。部分樓板混凝土澆筑前底部設置了臨時支撐，大部分采用豎向支撐，局部采用了橫向小桁架支撐。
橫向支撐
優點：可實現上下層樓板交叉作業，工期快，可靠性高；
缺點：造價略高。
豎向支撐
優點：造價相對較低，簡單易行；
缺點：需等待下層混凝土初凝時間，且如果支撐設置不到位，易出現脹模現象。
支撐不到位，混凝土出現脹模

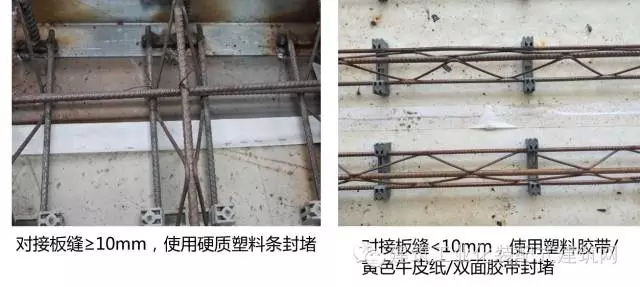

可拆卸鋼筋桁架樓承板——板縫處理

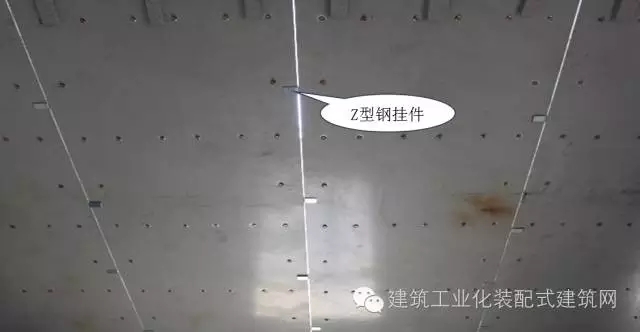

可拆底模采用復塑板時，底模要對接嚴密，在底模對接處使用Z型鋼掛件連接，間距不大于600mm。
1.3 小結
（1）可拆卸鋼筋桁架樓承板與鋼結構體系搭配較好，滿足立面流水工序需求；底?？刹鸪瑹o需吊頂。
（2）優化支撐系統，研究安拆方便、可伸縮的橫向支撐。
（3）優化底模剛度，增加底模的重復利用次數。
（4）完善板縫處理工藝，避免漏漿。
2、內墻系統

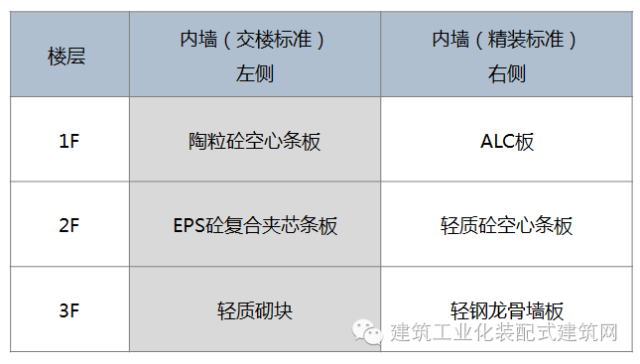

掛綠湖樣板樓墻板類型（6種內墻）

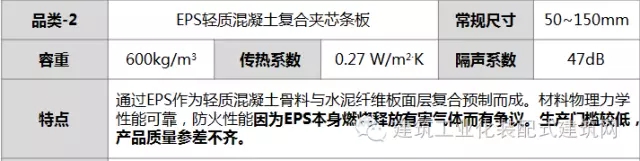

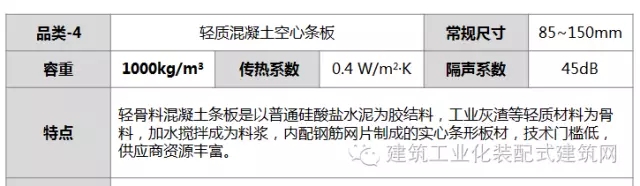

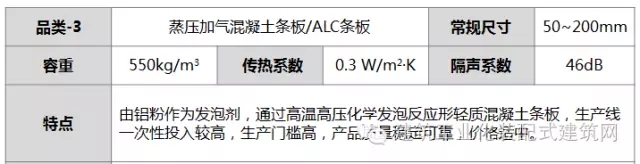

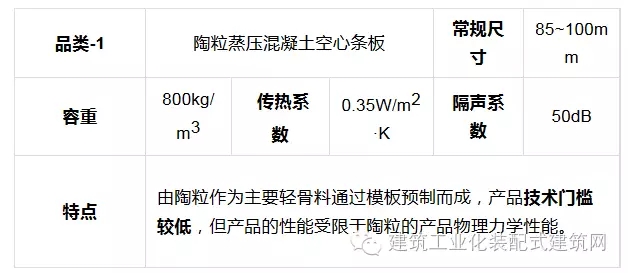

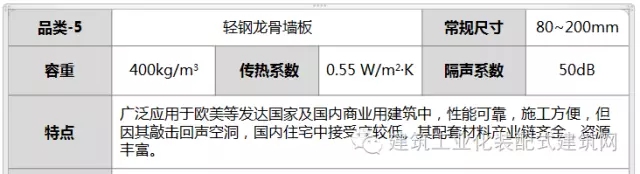

2.1 材料性能

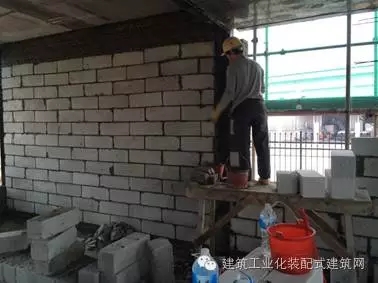

2.2 輕質砌塊
焊接拉結筋+傳統砌磚做法；具備條件可考慮采用免抹灰的高精度蒸壓加氣砌塊。
2.3 ALC板——連接構造

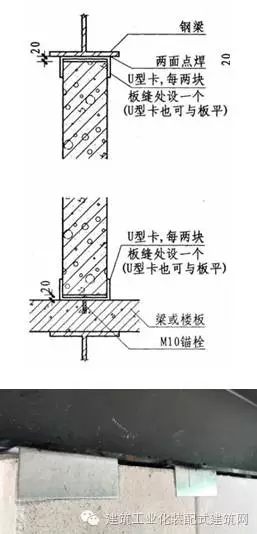

（1）U型卡法

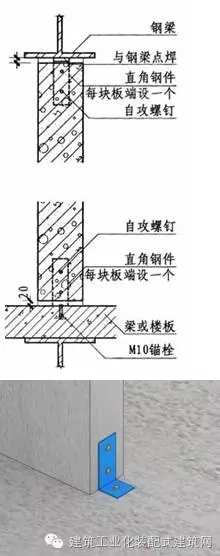

（2）直角鋼件法
（3）鉤頭螺栓法

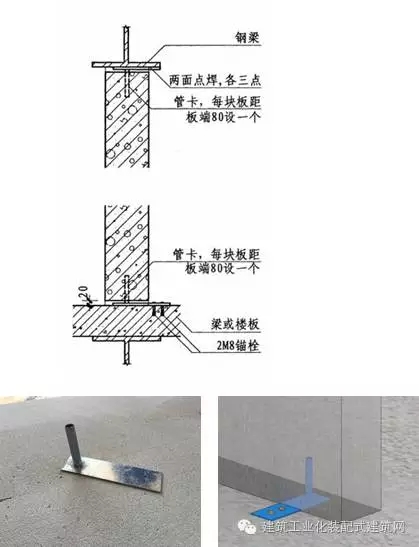

（4）管卡法

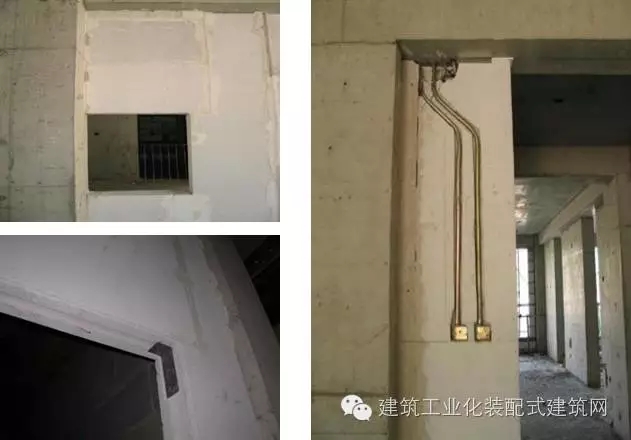

ALC板——水電開孔
墻體可釘可刨，厚板上直接開槽布線，大洞用專用連接件連接固定，小洞直接預留或現場機械開洞。

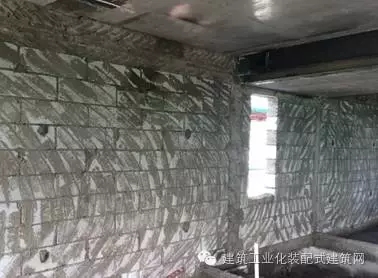

ALC板——抗裂處理

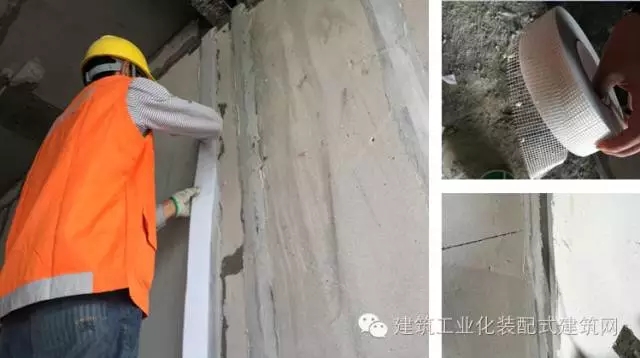

耐堿玻纖網+基層填縫砂漿+抗裂紙帶+彈性膩子。

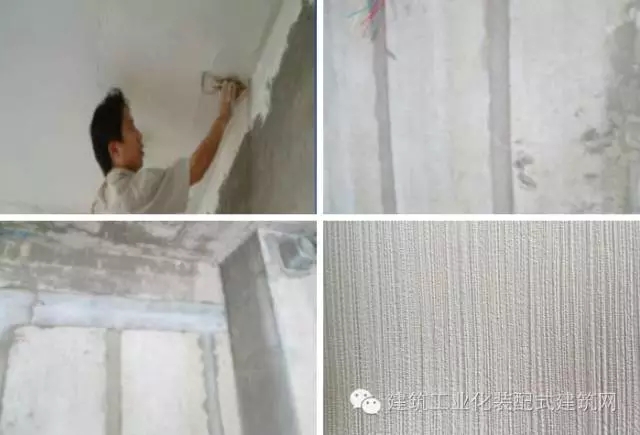

ALC板——面層做法
內墻板補縫+內墻基層打磨修補+粉石膏膩子+飾面做法。

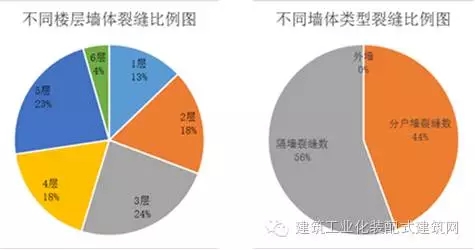

ALC板墻體微裂縫——問題說明
問題說明:
（1）條板拼縫位置局部存在微裂縫，絕大部分為豎向裂縫。
（2）從樓層分布分析：裂縫主要分布在2-5層，1層相對較少，6層數量最少；主要分布在2單元、3單元， 1單元、4單元相對較少。
（3）從墻體位置分析：裂縫全部產生于室內分隔墻和分戶墻位置，外墻沒有裂縫。
ALC板墻體微裂縫——原因分析及解決措施
（1）冬期取暖，溫度驟升，引起的板材干縮而產生的裂縫。
（2）墻板內嵌安裝的直角鋼件節點，不易適應鋼梁的變形，易引起裂縫。
解決措施:
（1）選用在自然條件下靜置時間較長，干縮較為完全的板材。施工過程中，將墻板安裝和板縫砂漿填補兩項工序時間拉大，給予板材較充分的自然干縮時間。
（2）優化連接節點，采用管卡法等更適應變形的連接節點。
（3）優化拼縫處理，由拼接處掛設200mm寬玻纖網改為墻面滿鋪。
3、外墻系統
基墻+保溫裝飾一體板
裝配式輕鋼龍骨灌漿墻體

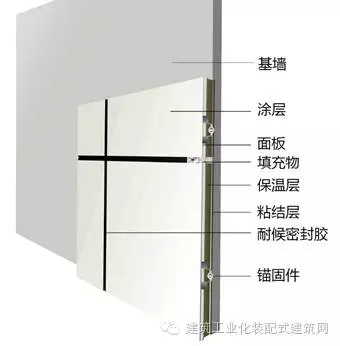

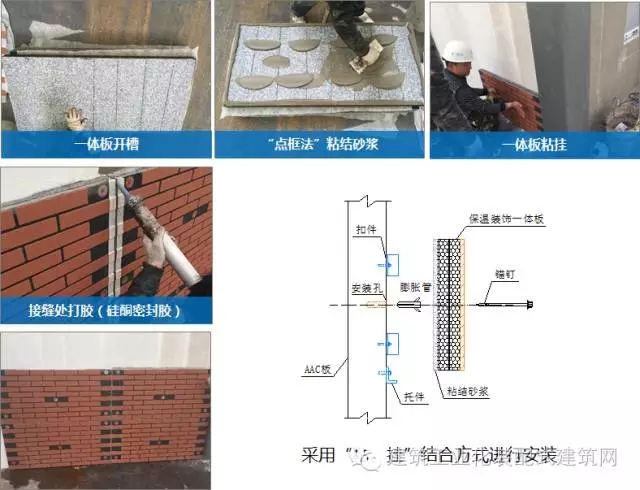

3.1 基墻+保溫裝飾一體板
基墻：輕質砌塊或輕質條板。
裝飾層：金屬漆飾面、實色漆飾面、仿石材飾面。

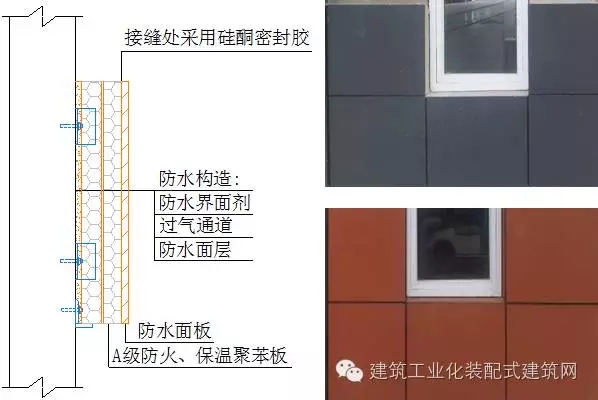

材料防水、構造防水、結構防水三重防水。

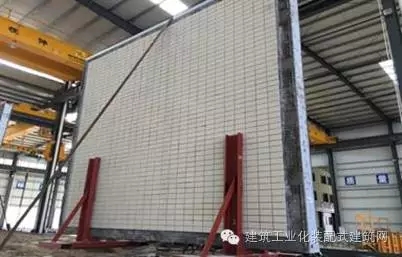

3.2 裝配式輕鋼龍骨灌漿墻體

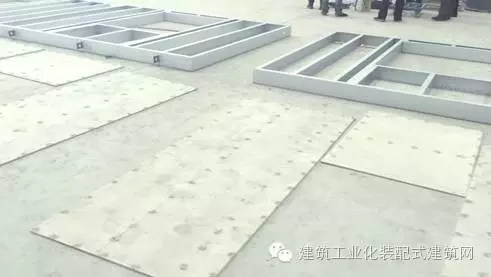

在工廠先做好輕鋼龍骨框架，再進行發泡混凝土澆筑，養護完成后運輸到現場進行吊裝。
輕鋼龍骨框架：制作完成龍骨框架和一側的水泥纖維蓋板;澆筑混凝土之前進行水電管線預埋。
發泡混凝土施工：澆筑發泡混凝土試塊澆筑；墻體另一面水泥纖維蓋板施工。
墻板養護：進行7天混凝土養護；養護期間需要現場看護。
墻體吊裝測試：使用吊裝橫梁將墻體與吊車吊鉤相連接；翻身完成后將墻體豎直放置，使用支撐措施，觀察墻體外觀有無開裂現象。
性能及工藝質量檢測：對三種不同密度的發泡混凝土試塊進行干密度、強度、保溫隔熱性、吸水性進行檢測，測試施工工藝的質量。

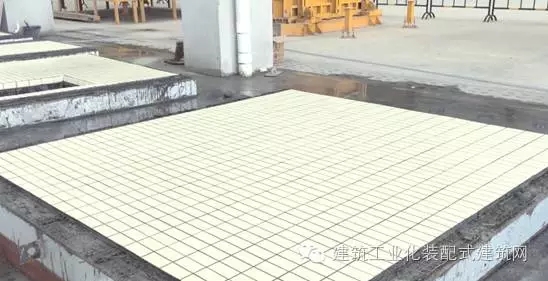

裝配式輕鋼龍骨灌漿墻體——制作工藝

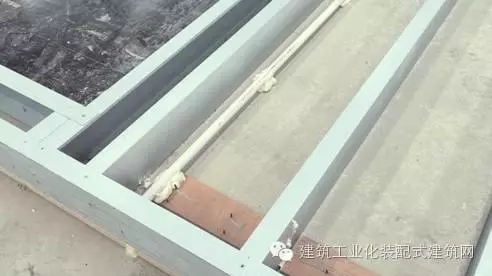

I-輕鋼龍骨框架：
制作完成輕鋼龍骨框架和水泥纖維蓋板
水電管線預埋

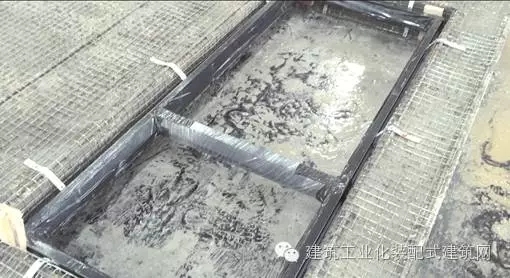

II-發泡混凝土澆筑：

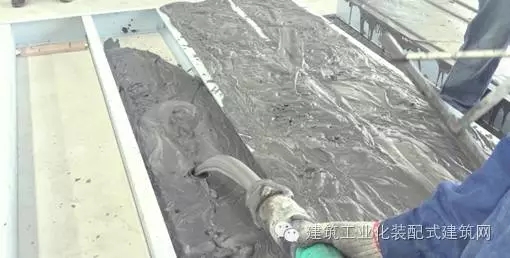

發泡混凝土澆筑

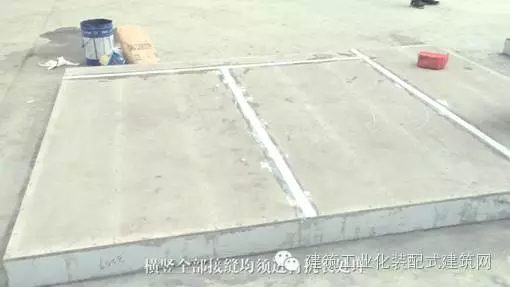

封閉水泥纖維板、拼縫抗裂處理
III-表面處理：

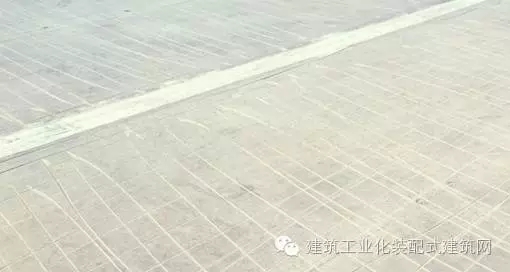

在表面切割出3~4mm深的網格增加砂漿粘結性

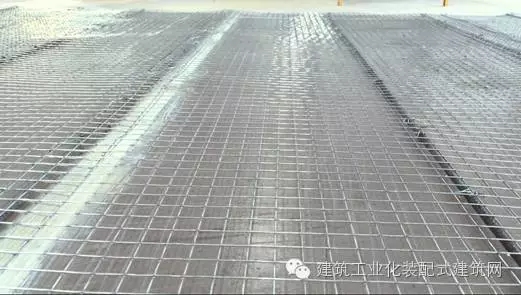

鋼筋及鋼絲網綁扎
IV-門窗安裝：
門窗安裝固定
聚氨酯發泡劑填縫
V-制作完成：
涂刷防水砂漿
外裝飾（瓷磚安裝）

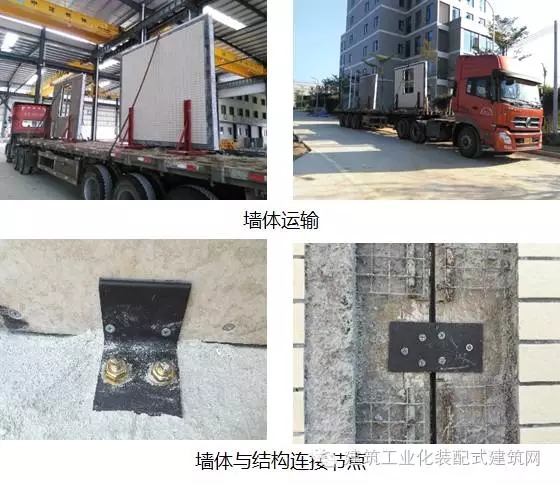

裝配式輕鋼龍骨灌漿墻體——現場安裝
輕鋼龍骨灌漿墻體是集水電、外立面裝飾為一體的高集成度產品，在安裝時需要考慮對接預埋管線、對齊瓷磚縫、建筑外立面水平度等問題。所以在設計階段和施工階段需要嚴格控制相關工序的精度。
4、屋面系統

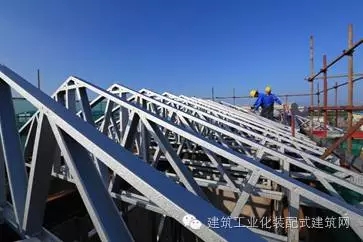

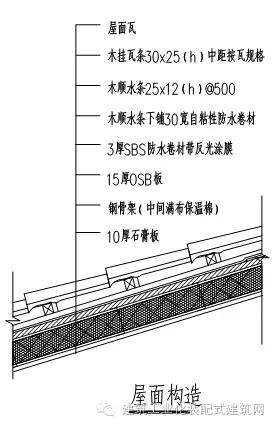

掛綠湖項目采用冷彎薄壁型鋼桁架+保溫棉+OSB板+防水構造+屋面瓦的做法。
優點：造價相對傳統屋面有很大優勢；施工便捷，工業化程度較高。
缺點：桁架結構導致空間利用率較低。
5、思索
