鋼屋架的施工詳圖內容
2023-07-28 10:01 陜西鋼結構 華邦建設

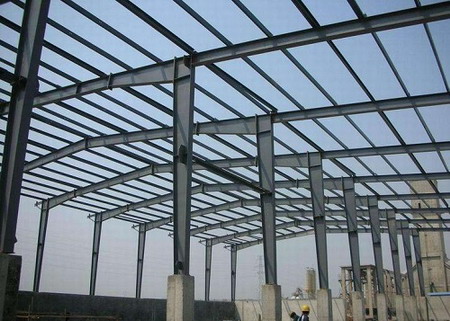

構件的施工詳圖是結構設計的最后成果之一，是施工的依據，圖中需要包括預訂鋼材、制造和安裝等工序中所需的一切尺寸和資料。各種構件的施工詳圖與結構安裝圖等共同組成整個鋼結構的施工圖。構件施工詳圖按運輸單元繪制，并需要在圖上標明該構件的編號。鋼屋架的施工詳圖需要包括以下內容：
1、屋架桿件的軸線長度及起拱、桿件的內力設計值。通常以單線繪制屋架簡圖于圖紙的左上角。當結構為對稱時，左半圖注明起拱后的桿件節點間的幾何長度，右半圖上注明桿件的內力設計值。
2、屋架的正面圖與左右端視圖、上弦桿的俯視圖、下弦桿的俯視圖及必要的剖面圖和特殊的零件圖。屋架對稱時可以只畫左半屋架，但需表明其與右半屋架的拼接方式。這是屋架施工詳圖的主體。圖中需要包括制造該屋架所需鋼材規格、切割、裝配、制孔和焊接等所需的所有資料，要注明所要求的焊縫型式、焊縫質量等級、端部需刨平頂緊的部位及對施工的其他要求。對屋架中的所有組成零件都需要從大件到小件依次編號，不能遺漏。為了不使圖紙太大而又能表明節點各個細部，主視圖常采用兩種比例尺，即對屋架桿件的軸線大致按1/20至1/30繪制，而對節點則按1/10至1/15繪制。由于用了兩種比例尺，要注意不能用錯比例尺在圖上量取尺寸。
3、材料表。材料表中列出施工圖中所示屋架的各個零件的規格、數量、自重及總重量等。材料表常位于圖紙的右上方。
4、必要的文字說明，包括所有鋼材牌號、螺栓規格及孔徑、焊條型號、圖中未注明的焊縫尺寸、構件起運出廠前的油漆要求等一切必要的說明。。
