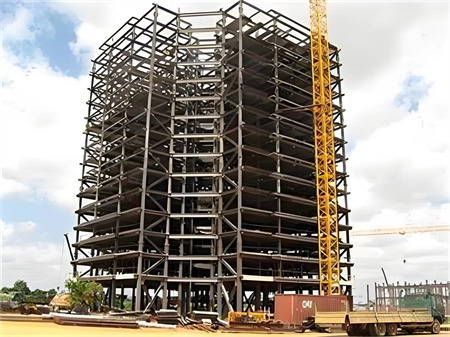

高層鋼結構巨型框架體系的構成
2024-12-17 09:10 高層鋼結構 陜西鋼結構
一、巨型柱
巨型柱通常由大型箱形截面或實腹式構件組成，是高層鋼結構的主要支撐元素。它們承擔著大部分豎向荷載和水平荷載，并將這些荷載傳遞到基礎上。巨型柱的尺寸和布局對于高層鋼結構的穩定性和承載能力至關重要。
二、巨型梁
巨型梁連接巨型柱，形成框架的基本單元。它們不僅支撐樓層的重量，還幫助分散和傳遞側向力。巨型梁通常也是由箱形截面或其他高強度結構鋼制成，以確保足夠的剛度和強度。
三、次級框架系統
在巨型框架內部，存在一個或多個次級框架系統，用于支撐樓板、外墻和其他非結構元素。這些次級框架與巨型框架相連，但其主要目的是提供局部支撐和穩定性，而不是直接參與抵抗整體側向力。
四、樓板系統
樓板系統不僅提供了高層鋼結構的水平分隔，還與垂直結構元件相互作用，共同抵抗側向荷載。在高層鋼結構中，樓板通常采用鋼筋混凝土結構，以增加其剛度和防火性能。
五、節點設計
巨型框架體系中的節點設計尤為重要，因為它們必須能夠可靠地連接巨型柱和巨型梁，同時承受巨大的內力和外力。節點的設計需要考慮施工方便性、力學性能以及長期維護的需求。
六、支撐系統
在一些情況下，為了增強結構的穩定性和抗側向力能力，可能會在巨型框架之間設置額外的支撐系統，如交叉支撐或K型支撐。這些支撐可以幫助分散荷載并減少結構的側移。
七、基礎系統
由于高層鋼結構的巨大重量，基礎系統必須精心設計以確保均勻分布荷載并防止沉降。常見的基礎類型包括樁基、筏板基礎或組合基礎等。
高層鋼結構巨型框架體系通過其獨特的構造方式，實現了高效的力量傳遞和空間利用，成為高層鋼結構設計的首選方案之一。
