簡述高層鋼結構的節點設計原則
2025-02-25 09:31 高層鋼結構 陜西鋼結構
一、安全可靠
節點連接的承載力應高于構件截面的承載力,確保在各種荷載作用下,節點能夠有效地傳遞力,保證高層鋼結構的穩定性和安全性。例如,在抗震設防地區,節點連接的承載力需滿足彈塑性設計要求,以應對地震作用下高層鋼結構的變形和受力。對于抗震設防的高層鋼結構,要遵循相關的抗震設計規范,如《建筑抗震設計規范》等。在強震作用下,節點應具有良好的延性和耗能能力,避免出現脆性破壞。比如,通過合理的構造措施,使梁端或柱端的塑性鉸外移,讓節點域保持穩定,從而提高高層鋼結構的抗震性能。

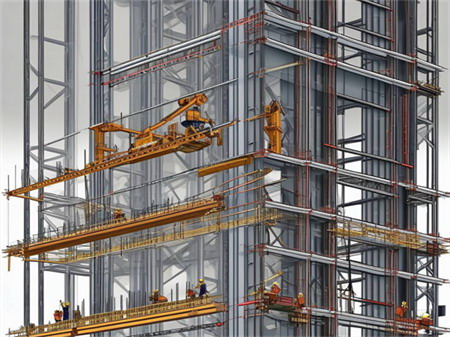

(高層鋼結構的節點設計原則)
二、符合力學原理
節點設計應確保力的傳遞簡潔、直接,避免出現力的傳遞復雜、不明確的情況,以免在結構中產生不必要的應力集中和變形。例如,在梁與柱的連接中,應使梁端的彎矩、剪力等荷載能夠有效地傳遞給柱。合理設計節點的幾何形狀和構造,避免截面突變、尖角等容易引起應力集中的因素。必要時,可設置倒角、圓弧過渡等,以降低應力集中的程度,提高節點的疲勞強度和抗脆斷能力。
三、經濟合理
在滿足結構安全和功能的前提下,盡量減少節點的材料用量,降低成本。例如,選擇合適的焊縫形式、螺栓規格和數量,避免材料的浪費。節點的構造應簡單、規整,易于加工和制造,減少施工的難度和成本。同時,也要考慮到現場安裝的便捷性,提高施工效率。
四、施工可行
高層鋼結構的設計應考慮施工現場的條件和施工工藝,使節點能夠在有限的空間內進行準確的定位和連接。例如,采用高強螺栓連接的節點,便于現場快速安裝和拆卸;對于大型節點,可采用分段制作、現場拼接的方式,降低施工難度。高層鋼結構的節點設計應便于進行質量檢測和控制,確保施工質量符合設計要求。例如,焊縫的質量可以通過無損檢測等方法進行檢查,高強度螺栓的連接可以通過扭矩檢測等方式進行質量控制。
五、適應變形
鋼結構在溫度變化下會發生膨脹或收縮,高層鋼結構的節點設計應能夠適應這種變形,避免因溫度應力過大而導致結構的損壞。例如,在節點處設置伸縮縫或采用滑動支座等構造措施,以釋放溫度應力。在高層鋼結構中,由于地基沉降、風荷載等因素的作用,高層鋼結構可能會發生一定的沉降和位移。節點設計應具有一定的柔性和適應性,能夠允許結構在一定范圍內的變形,而不影響高層鋼結構的安全性和使用功能。
通過遵循高層鋼結構的節點設計原則,可以確保高層鋼結構的節點既安全又可靠,為高層鋼結構的穩定性和耐久性提供有力保障。
