有限元法在鋼結構網架內力分析中的應用步驟
2024-10-31 09:27 陜西鋼結構 華邦建設

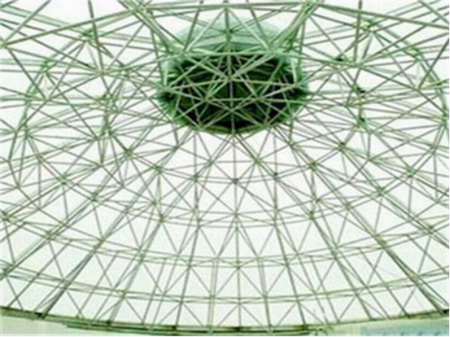

一、建立數學模型
應確定結構的幾何形狀、材料性質、邊界條件以及外部荷載。這一步驟是為了準確地反映實際工程中的物理情況。
二、結構離散化
將鋼結構網架離散成一系列相互連接的簡單單元(例如梁單元、殼單元、實體單元等)。每個單元都可以用較少的參數來描述其行為。節點是這些單元的連接點，鋼結構網架的內力分析主要是計算這些節點上的位移。
三、形狀函數定義
對于每一個單元，應定義形狀函數來描述其內部的位移分布情況。形狀函數通常基于多項式或其他形式的插值函數，用來近似單元內部的真實位移場。
四、應用變分原理
利用最小勢能原理或其他變分原理，可以得到結構系統的總勢能表達式。這個表達式包含了所有單元的能量貢獻，同時滿足了平衡條件。
五、建立方程組
通過變分原理，可以導出一組關于節點位移的線性代數方程。這組方程通常表示為矩陣形式，稱為剛度矩陣方程(KU=F)，其中K是剛度矩陣，U是未知的節點位移向量，F是外力向量。
六、求解方程組
使用直接法或者迭代法求解上述的線性方程組，以獲取節點位移。這些位移可以用來進一步計算每個單元內的應力、應變以及內力。
七、后處理與結果分析
對求解得到的數據進行后處理，包括但不限于繪制變形圖、應力云圖等，以便于工程師更好地理解結構的響應情況。同時，還應根據規范要求檢查結構的安全性和穩定性。
八、考慮非線性因素
對于某些復雜情況，如大變形、材料非線性等，可能需要采用非線性有限元分析。這種分析應考慮材料和幾何非線性的影響，因此會更加復雜。
有限元法提供了一種系統化的方法來模擬和預測鋼結構網架在不同荷載條件下的行為，這對于設計安全可靠的結構至關重要。在實際工程中，通常借助專業的有限元分析軟件來實現上述過程。
