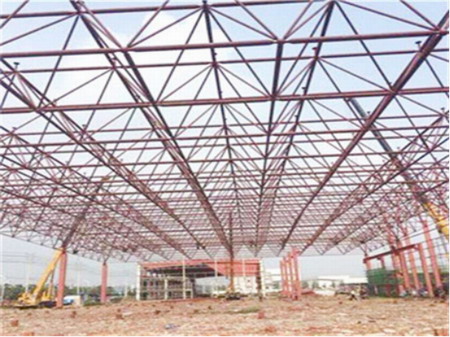

鋼結構網架的設計步驟
2024-12-24 09:42 陜西鋼結構 華邦鋼結構
一、明確設計目標和要求
確定鋼結構網架的使用目的、功能要求以及預期的承載能力。解并遵守相關的建筑設計規范和標準。
二、選擇合適的結構形式
根據鋼結構工程需求選擇適合的鋼結構網架形式,如三角錐、四角錐等,這些鋼結構網架形式因其較強的幾何穩定性而被廣泛應用。還要考慮鋼結構網架的美觀性、實用性和經濟性。
三、進行初步設計和布局
繪制鋼結構網架的初步設計方案,包括桿件的布置、節點的位置等。確保受力點合理科學,以保證結構的穩定性和可靠性。
四、進行詳細的強度計算和結構優化
根據荷載特點和抗震要求,對鋼結構網架進行詳細的強度計算。優化結構設計,以提高材料利用率和結構性能。
五、節點和桿件設計
設計空心球、柱帽、槽、槽帽、槽柱等節點的構造和焊接方法。確保節點連接牢固可靠,滿足受力要求。
六、考慮安裝和維護便利性
在設計過程中考慮到安裝操作流程,確保安裝方便且不影響結構穩定性。考慮到未來維護的需求,設計易于檢修和維護的結構。
七、經濟性分析
在保證結構穩定安全的前提下,進行工程造價分析,使工程投入最小化、最優化。
八、繪制施工圖紙和編制施工方案
根據最終設計方案繪制詳細的施工圖紙。編制施工方案,包括施工順序、質量控制措施等。
九、審查和修改
對設計方案進行內部審查和修改,確保設計方案的可行性和合規性。還可以咨詢相關專家或機構進行外部審查。
