概述鋼結構模塊建筑的模數協調
2025-02-19 11:31 鋼結構建筑 陜西鋼結構
鋼結構模塊建筑的模數協調是確保鋼結構建筑各部分尺寸和安裝位置相互匹配的重要環節，以下是其具體內容：

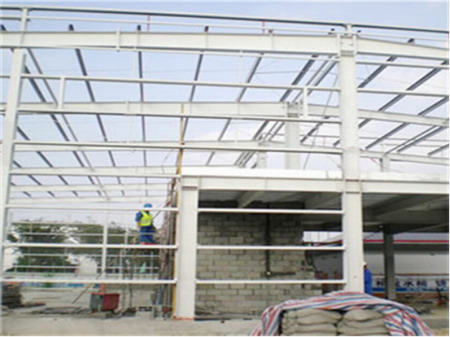

（鋼結構模塊建筑的模數協調）
一、模數協調原則
鋼結構建筑設計應符合國家現行標準《建筑模數協調標準》的有關規定，采用模數來協調結構構件、內裝部品設備與管線之間的尺寸關系。開間與柱距、進深與跨度、門窗洞口寬度等采用水平擴大模數數列 2nM、3nM(n 為自然數);層高和門窗洞口高度等應采用豎向擴大模數數列nM;梁、柱、墻、板等部件的截面尺寸應采用豎向擴大模數數列nM。構造節點和部品部件的接口尺寸應采用分模數數列nM/2、nM/5、nM/10。
二、優先尺寸確定
鋼結構建筑的開間、進深、層高、洞口等的優先尺寸應根據建筑類型、使用功能、部品部件生產與裝配要求等確定。
三、公差協調
部品部件尺寸及安裝位置的公差協調應根據生產裝配要求、主體結構層間變形、密封材料變形能力、材料干縮、溫差變形、施工誤差等確定。接縫的寬度應滿足主體結構層間變形、密封材料變形能力、施工誤差、溫差引起變形等的要求，防止接縫漏水等質量事故發生。
四、模數網格應用
根據鋼結構建筑的功能和空間需求，設置水平和豎向的模數網格，作為部件定位的基準。將結構構件、內裝部品設備等按照模數網格進行定位，確保各部件在安裝時的精確性和協調性。
鋼結構模塊建筑的模數協調通過遵循一系列原則和標準，實現了鋼結構建筑各部分尺寸和安裝位置的精確匹配，提高了施工效率和質量，為鋼結構建筑工業化生產提供了有力保障。
