鋼結構廠房設計流程優化指南
2026-01-12 09:43 鋼結構廠房 陜西鋼結構
一、前期規劃與需求分析
鋼結構廠房設計的第一步是明確鋼結構廠房目標和功能需求。應與業主深入溝通,全面了解生產工藝、設備布局、荷載要求等關鍵參數。根據鋼結構廠房用途確定核心參數,包括跨度、柱距、凈高等。同時,要充分考慮地形地貌、氣候條件、抗震設防要求等因素,為后續設計奠定堅實基礎。

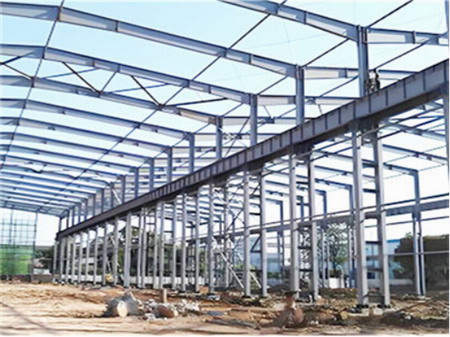

(設計流程優化指南)
二、結構選型與方案設計
在需求明確的基礎上,進行結構體系選型。根據鋼結構廠房跨度、高度、吊車噸位等條件,合理選擇門式剛架、排架結構或框架結構等不同體系。門式剛架適用于跨度12米至36米的中小型鋼結構廠房,具有構件輕便、施工快速的優點;排架結構則適用于有吊車或重型設備的鋼結構廠房,能有效釋放水平荷載。這一階段需進行初步的結構計算,確定主要構件的截面尺寸和材料等級。
三、詳細設計與計算分析
詳細設計階段是鋼結構廠房設計的核心環節。應進行精確的荷載計算,包括恒載、活載、風荷載、雪荷載及地震作用,嚴格按照《鋼結構設計標準》GB 50017等規范要求執行。通過計算機輔助設計軟件建立三維模型,進行結構分析和優化,確保所有構件滿足強度、剛度和穩定性要求。重點優化梁柱節點、支撐系統等關鍵部位,確保傳力路徑明確、構造合理。
四、施工圖繪制與審查
完成結構計算后,應繪制詳細的施工圖紙,包括結構布置圖、構件圖、節點圖、材料清單等。施工圖應清晰標注所有構件的尺寸、連接方式、焊縫等級等關鍵信息。圖紙完成后,應提交相關部門進行嚴格審查,確保符合國家相關規范和標準要求。審查通過后才可以進入施工階段。
五、施工配合與質量控制
設計階段結束后,應配合施工單位進行技術交底,解答施工過程中的技術問題。在鋼結構廠房施工過程中,重點控制構件加工精度、焊接質量、安裝偏差等關鍵環節。采用工廠預制、現場拼裝的模式,通過激光跟蹤儀實時監測安裝偏差,確保施工質量符合設計要求。
通過以上五個階段的系統化設計流程,鋼結構廠房能夠實現安全、經濟、高效的建設目標,為工業生產提供可靠的建筑保障。
